浙江某单位车床高压断屑项目
2019年3月份我司供货浙江某机床厂家高压断屑系统,所供产品为PLC单独控制系统,由于T55数控车床在客户现场已经使用1年多时间,原有的车床PLC没有写A3SS系列主轴中心出水系统的工作程序,所以我司系统自带PLC运行程序,自动反冲洗功能。数控车床给380V电源供A3MT系列高压机床冷却泵使用及M代码启停信号控制即可。
型号 | A3SS-025/060-030/070-G7.5-K-E-A-T1 |
输送介质 | 切屑液 |
介质粘度 | 1cst |
供货数量 | 2套 |
流量 | 1.8m³/h |
出口压力 | 7.0MPa |
轴功率 | 5.9Kw |
电机功率 | 7.5Kw |
现场的原因主要有一下几点:

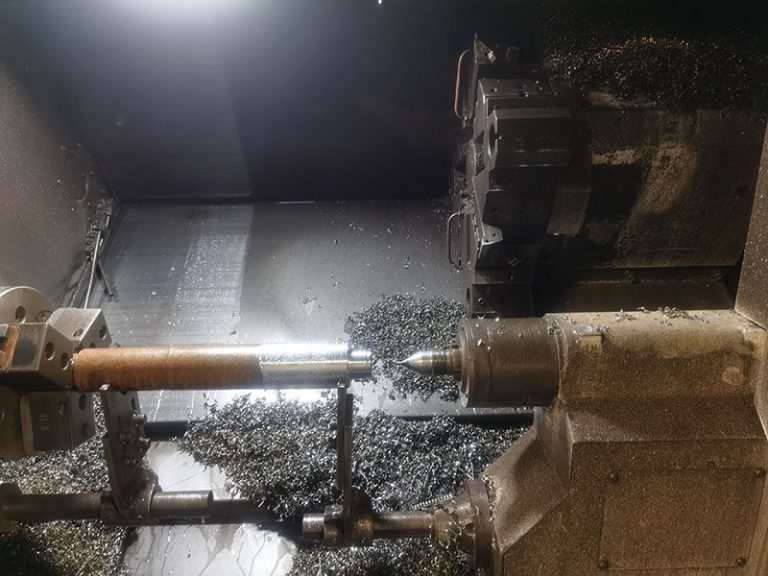

1、加工时不能达到很好断屑效果,比如断屑不彻底,排屑机输送铁屑时容易导致排屑机不能顺利工作;
2、断屑不彻底铁屑容易缠绕在工件上,使机械手不能顺利的夹持零件,直接导致数控车流水线不能顺利工作;
3、刀具和工件冷却量不够直接反馈在刀具和工件上,排出的铁屑热气很多,刀具磨损过快,零件粗糙度大,并且机械手不能很好的进行二次工序夹持的动作;
4、现场是24小时不停机工作,工作人员几乎不维护,所以在过滤上达不到螺杆泵使用要求,现场的螺杆泵极容易损坏。
了解了以上问题后我司对现场工况进行了对应工况和问题的探讨,并确定了具体的技术方案:

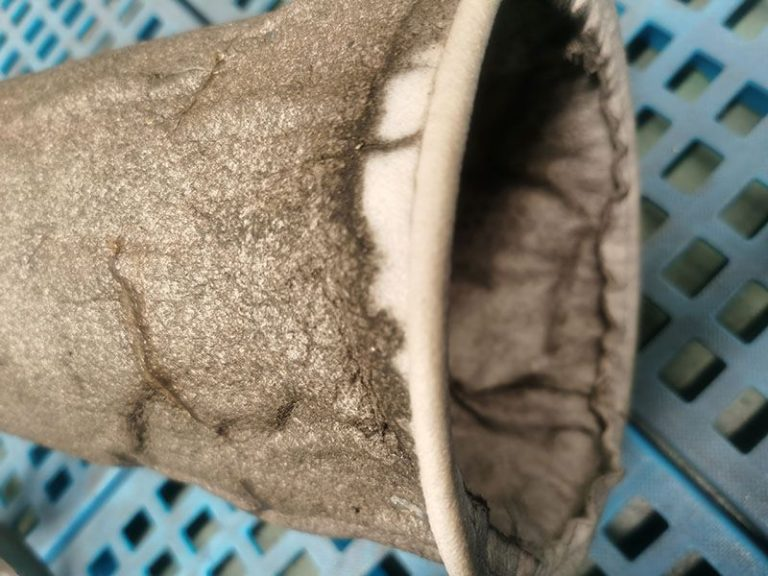

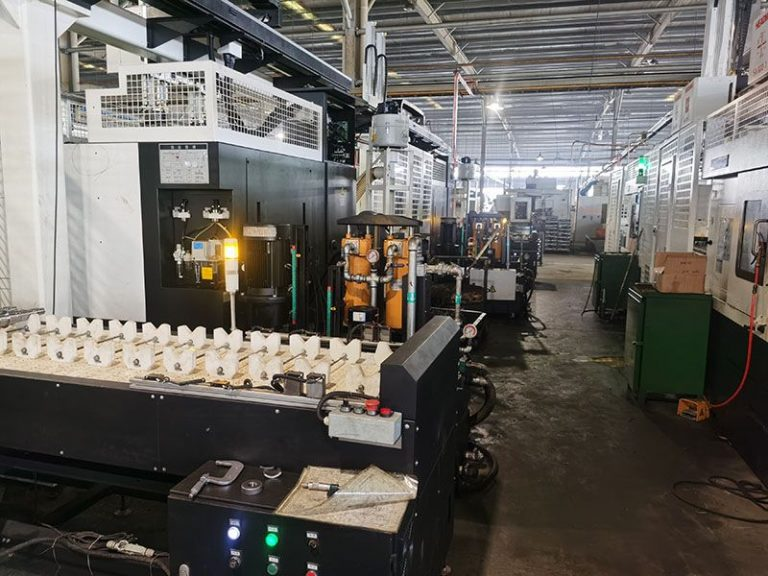

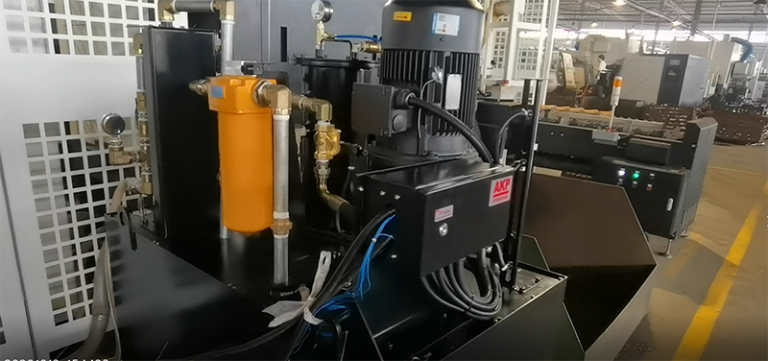

A3SS-XT2敞开式系统选用了大流量和高压力的A3MT系列高压机床冷却泵,泵头大小和尺寸与现场使用的丹麦品牌相差无几,现场使用情况良好,流量大,压力稳定。并且充分的解决工件加工断屑问题和刀具冷却不到位的问题,我司选用了免维护的自清洁布袋式过滤器,本次选用的自清洁布袋式过滤器主要是针对现场24小时不停机工作的工况。
此次与浙江某机床产家的合作彻底解决了浙江某企业现场加工的问题;如:断屑效果差、排屑困难、刀具和工件冷却不到位、过滤不充分。
