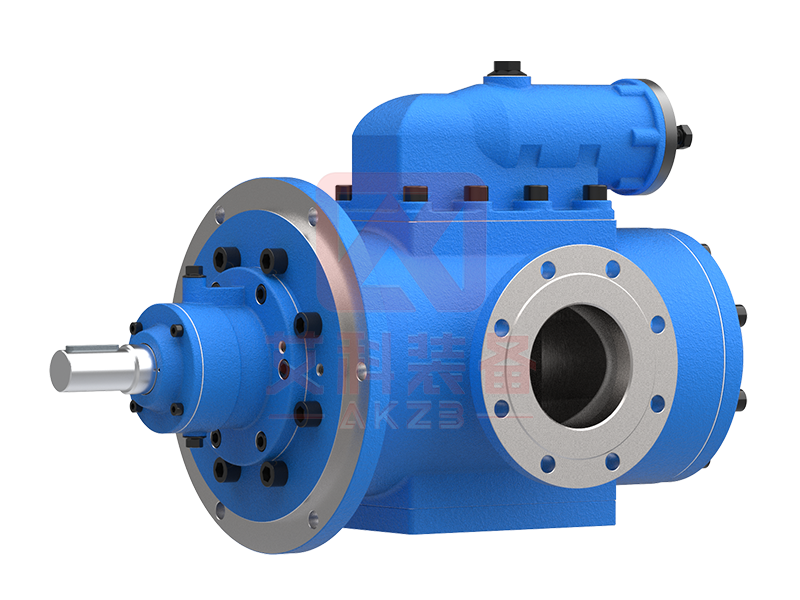

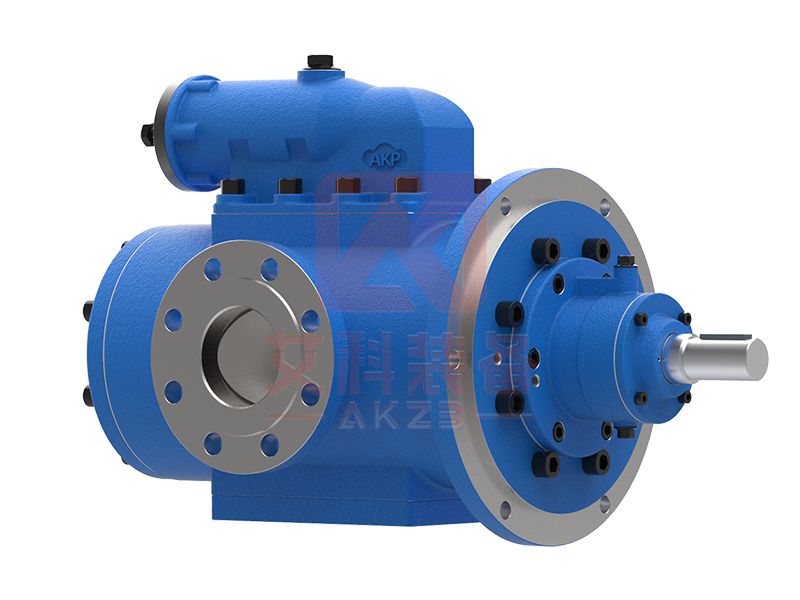

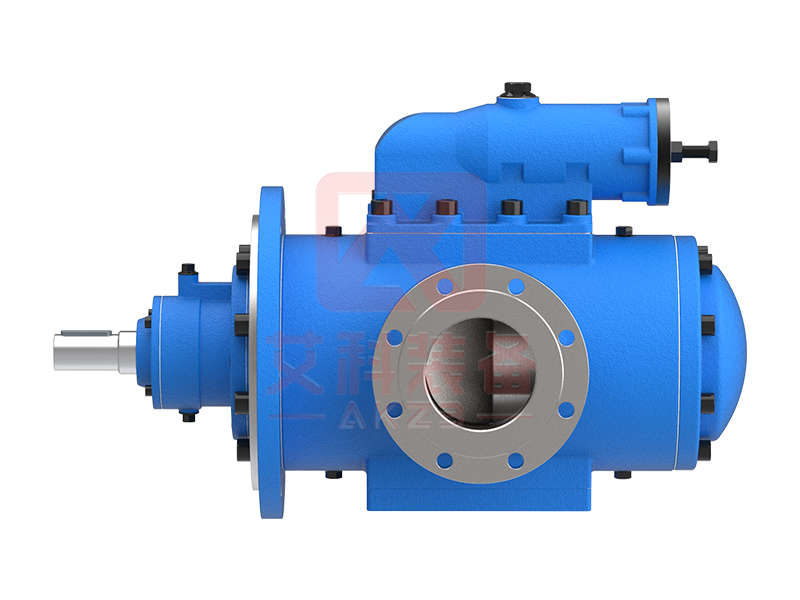

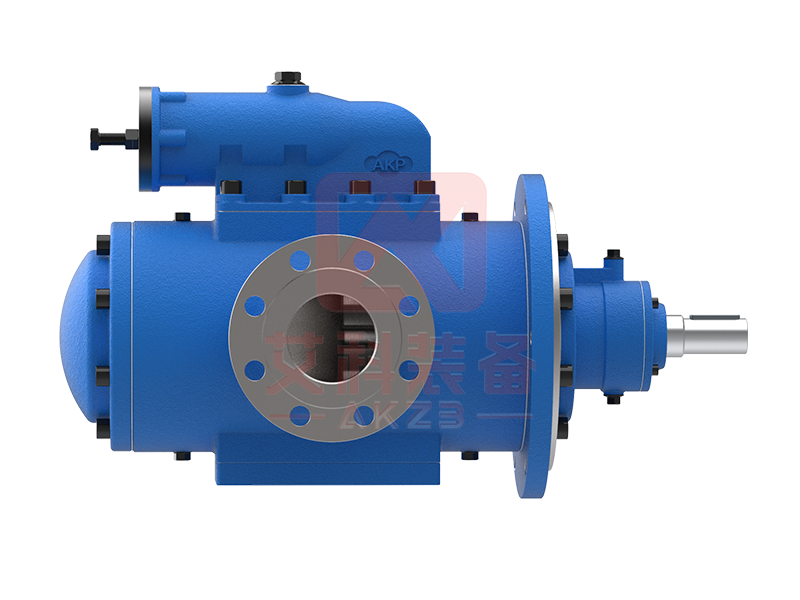

A3NF系列润滑油泵

A3NF系列润滑油三螺杆泵是按国家标准GB10887-89设计、制造。三螺杆泵是一种转子式容积泵,主要是利用螺杆啮合的原理,依靠旋转的螺杆在泵套内相互啮合,把被输送的介质封闭在啮合腔内,沿螺杆轴向连续匀速地推至排出口,为系统提供稳定的压力。

产品详情产品参数产品动画其他型号

一、产品概述:


A3NF系列润滑油三螺杆泵是按国家标准GB10887-89设计、制造。三螺杆泵是一种转子式容积泵,主要是利用螺杆啮合的原理,依靠旋转的螺杆在泵套内相互啮合,把被输送的介质封闭在啮合腔内,沿螺杆轴向连续匀速地推至排出口,为系统提供稳定的压力。三螺杆泵适用于输送各种无腐蚀性油类及类似油和润滑性液体。输送液体的粘度范围一般为3.0~760mm2/S(1.2~100°E),高粘度介质可通过加温降粘后输送。其温度一般不超过350℃。


二、典型代表型号含义诠释:


A3NF-A系列法兰支架卧式三螺杆泵


A3NF-032/048-IFOGIA-G-A

A3NF-032/064-IFOGIA-G-A

A3NF-032/083-IFOGIA-G-A

A3NF-040/056-IFOGIA-G-A

A3NF-040/068-IFOGIA-G-A

A3NF-040/080-IFOGIA-G-A

A3NF-040/104-IFOGIA-G-A

……

此处型号提供部分,更多疑问请咨询客服。


三、产品用途功能:


A3NF系列润滑油三螺杆泵适用于输送无磨损性颗粒、对泵材料无化学腐蚀作用、具有润滑性的液体。所输送的介质包括各种油类及油类;产品包括导热、润滑、液压油及沥青,润滑脂,化工产品以及润滑性介质如石蜡、蜡油、肥皂等;在供热设备中用做燃油喷油,燃油供应和输送泵;在机械工业中用做液压, 润滑和遥控马达泵;在化学石油化工和食品工业中做装载,输送和供液泵;在船舶上用做输送、增压、燃油喷射和润滑油泵以及船用液压装置泵。


1、输送润滑循环冷却过滤密封

2、供油增压雾化点火喷燃喂料

3、液压试验驱动举升制动控制

4、输送倒灌装卸抽油发运供给

5、远距离多相混输原油集输增压

6、高压冲洗排屑断屑刀具冷却循环.

7、扫舱清舱货油计量发运装载输送

8、喂料剥离货油装载转移分离混合


四、应用领域范围


1、一般传统工业冶金产业

2、石油和天然气&炼油化工化学黏胶工业

3、海.上钻井平台&浮式生产储油轮

4、国防军工舰艇防御&航空航天装备制造

5、全面液压润滑冷却循环过滤管理与可靠性支持服务

6、商业海洋海事船舶港口码头油库罐区

7、汽车零部件与数控机床加工中心机械制造

8、发电厂和能源生产&窑炉锅炉

9、橡胶塑料轮胎造粒机

10、液压电梯舞台升降设备

11、水泥玻璃石灰建材矿山机器破碎机粉磨机

12、齿轮箱减速机旋转通用机械

13、筑路机械拌合站沥拌站&隧道盾构工程

14、污水处理市政公共基础建设

15、造纸&纺织

16、油漆涂料沥青工业

17、食品医药工业


五、优势特点:


(1)压力和流量范围广泛,流量范围0.2~1000m³/h;

(2)运送液体的种类和粘度范围宽广;

(3)因为三螺杆泵内的回转部件惯性力较低,故可使用很高的转速;

(4)吸入性能好,具有自吸能力;

(5)流量均匀连续,振动小,噪音低;

(6)与其它回转泵相比,对进入的气体和污物不太敏感;

(7)三螺杆泵结构坚实,安装保养容易;

(8)自吸能力强;

(9)由于部件通用组合系列化有多种结构,可用于卧式,法兰式和立式安装;

(10)根据所输送介质需要还可提供加热或冷却结构;



一、技术数据与性能参数:



流量

Capacity

Q

Up to

5-600

m³/h

入口压力

Inlet pressure

ps

Up to

7

bar

出口压力

Working Pressure

pd

Up to

40

bar

压差压降

Differential pressure

pdiff

Up to

40

bar

介质粘度

Viscosity

V

Up to

1-15000

mm²/s

介质温度

Fluid Temperature

t

Up to

180

转速

Speed

n

Up to

3600

r/min

必需汽蚀余量

NPSHr


Up to

2-9.8

m

效率

Efficiency


Up to

86

%


*自吸能力和效率因工况不同而不同,此处数据提供选型参考,有疑问请咨询客服。


二、材料材质配置:


零部件名称

材质材料代码名称

螺杆

16MnCrS5

衬套

ZL109、ZCuSn5Pb5Zn5

泵体

HT250 QT400-15
