主轴中心出水系统——布袋过滤器

2024-11-29

主轴中心出水系统是在自动化高端数控机床装备生产领域中,针对切屑缠绕刀具、深孔排屑困难、刀具高温无法冷却等加工痛点,为机加工行业提供的一种高效低耗节能的系统解决方案。

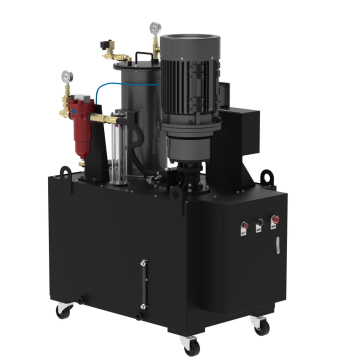

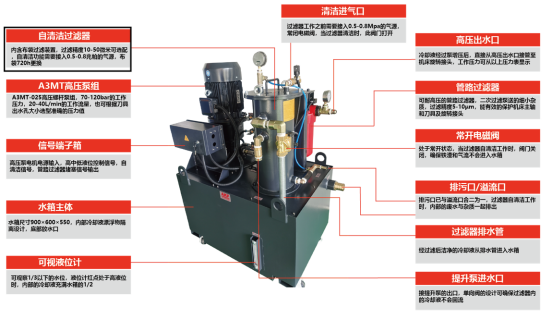

系统主要由高压机床冷却泵、液位器、控制单元、过滤单元与水箱等结构组成。冷却液由机床抽到前置过滤器中过滤,过滤后进入水箱,再由高压机床冷却泵输送至高压过滤器,再通过管路输送至刀具,在刀具出水孔形成高压出水。今天和大家分享下过滤单元中的布袋过滤器。

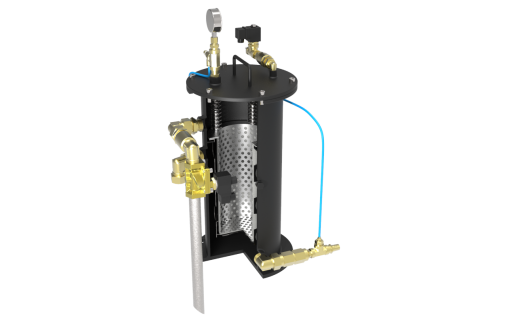

一、什么是布袋式过滤器

布袋式过滤器是一种利用滤网直接拦截液体中的杂质,漂浮物,同时自动排污的装置,可在加工工程中过滤非铸铁屑、非金属屑以外小于0.5mm杂质。

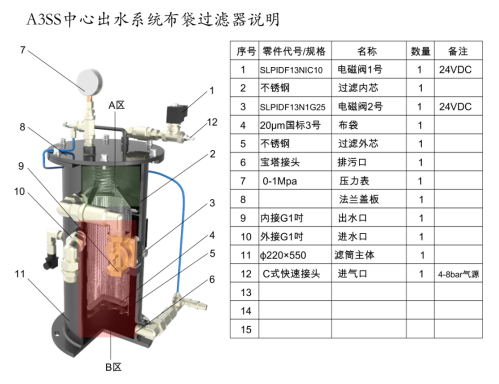

二、布袋式过滤器零件规格及功能说明:

1、正常工作时1号为常闭阀,9号为常开阀;

2、过滤布袋安装在过滤外芯和过滤内心之间,以保证在工作时固定布袋;

3A区与B区为隔离开的两个区域,B区介质过滤完成后进入A;

4、当反冲洗功能启动时,1号电磁阀与2号电磁阀同时得电,1号进气阀打开,9号出口阀关闭;

5、腔体内的气压从A区到B区,将附着在布袋外围的杂质通过6号排污口排出过滤器;

61号电磁阀的得电时间为5-8;

7、反冲洗完成后,1号电磁阀首先断电,40秒后3号电磁阀断电;



三、布袋式过滤器清理注意事项

清理过滤器时,按以下顺序实施

1. 清理时供水泵和高压泵必须切断电源

2. 关闭过滤器排出口阀门(A)

3. 打开空气阀(B),充入空气(5-6bar)

4. 通过充入的空气对过滤器内部进行清理(10-15sec)

5. 清理完成后,关闭空气阀(B),打开过滤器排出口阀门(A)

6. 第五步完成后,启动供水泵,将过滤器内部充满切削介质后,再启动高压泵

7. 清理完成后,压力和流量仍然达不到要求时,就需要更换过滤袋滤袋的规格和精度必须符合国标要求
